| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNQC1002H |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 1 مجموعة / شهر |
DIN 75220 غرفة اختبار مصباح الهالوجين للإشعاع الشمسي للمركبة الكهربائية
المعايير والبنود المتوافقة
DIN 75220: "شيخوخة مكونات السيارات في وحدات محاكاة الطاقة الشمسية"
ISO9060: 2007 "مواصفات الطاقة الشمسية وتصنيفها لأجهزة قياس الإشعاع الشمسي نصف الكروي والإشعاع الشمسي المباشر"
ISO 12097-2: "مركبات الطرق - مكونات الوسادة الهوائية - الجزء 2: اختبار وحدات الوسادة الهوائية"
المعايير الفنية
| أبعاد العمل: D × W × H | 2500 × 2500 × 2500 مم | ||
| الأبعاد الخارجية: D × W × H | 4100 × 3100 × 3000 مم | ||
| الطاقة (كيلوواط) | 13 كيلو واط | ||
| أداء | نطاق درجة حرارة | درجة حرارة غرفة العمل: -30 درجة مئوية 85 درجة مئوية (دورة مظلمة) | |
| نطاق الرطوبة | 1. دورة الإضاءة: 10 60٪ RH 2. مدى الرطوبة للدورة المظلمة: حتى 100٪ 3. دقة الرطوبة: ≤ ± 5٪ |
||
| الطول الموجي الطيفي | 290-2450nm اختياري | ||
| شدة إشعاع المصباح | 1050 واط / م2دقة ≦ ± 0.01W / م2 | ||
| قوة أنبوب المصباح | 2.5KW (مصباح هالوجين معدني كامل الطيف المبرد بالهواء) X 4 | ||
| إجمالي طاقة المصباح | 10KW ، عمر: 1000 ساعة | ||
| درجة حرارة السبورة | نطاق التحكم BST: 80 ℃ (قابل للتعديل) نطاق التحكم BPT: 80 ℃ (قابل للتعديل) |
||
| المسافة من مركز القوس إلى العينة | 1200 مم ، مساحة التعرض الفعالة 3000 سم 2 | ||
| رف عينة | 1200 × 1200 مم | ||
| نطاق الدقة | دقة الضبط / الإشارة: درجة الحرارة 0.1 درجة مئوية ، الرطوبة 1٪ رطوبة نسبية | ||
| مستشعر درجة الحرارة والرطوبة | مقاومة البلاتين | ||
| نظام التدفئة | نظام مستقل بالكامل ، سخان كهربائي من سبائك النيكل والكروم | ||
| نظام الترطيب | نوع العزل الخارجي ، جميع أجهزة الترطيب بالتبخير السطحية المصنوعة من الفولاذ المقاوم للصدأ | ||
| درجة حرارة السبورة | ميزان حرارة ثنائي المعدن على السبورة | ||
| تحكم في درجة الحرارة | اعتماد شاشة اللمس الملونة Siemens ووحدة التحكم في وحدة Siemens PLC الألمانية | ||
| نظام الدورة الدموية | محرك تكييف هواء مقاوم للحرارة ومنخفض الضوضاء.عجلة الرياح متعددة الشفرات بالطرد المركزي | ||
| مواد | مادة الغرفة الخارجية | لوحة فولاذية كربونية عالية الجودة ، معالجة بالرش الكهربائي الفوسفاتي / معالجة خط شعري ماتي من الفولاذ المقاوم للصدأ SUS304 | |
| مادة الغرفة الداخلية | SUS304 لوح أملس عالي الجودة من الفولاذ المقاوم للصدأ | ||
| عينة المواد الرف | شريط SUS304 عالي الجودة من الفولاذ المقاوم للصدأ | ||
| عزل إطار الباب |
ارتفاع وانخفاض درجة الحرارة الشيخوخة سيليكون المطاط الشريط ختم الباب
|
||
| عدد رفوف العينات | عدد العينات 16 حسب درجة حرارة السبورة ومستشعر التشعيع | ||
| عين الشمس | نظام حلقة الحث الإشعاعي الذكي مع شريحة ألمانية.تصحيح تلقائي لقيمة الإعداد لشدة الإشعاع.إنها مقاومة درجات الحرارة العالية والرطوبة العالية ؛قذيفة مصنوعة من مادة 304. | ||
| التكوين القياسي | مجموعة واحدة من النوافذ الزجاجية المضادة للإشعاع ، 4 لمبات | ||
| حماية سلامة | حماية التسرب الكهربائي ، ماس كهربائى ، زيادة درجة الحرارة ، نقص المياه ، ارتفاع درجة حرارة المحرك ، التيار الزائد | ||
| مزود الطاقة | AC380V ± 10 ％ 50 ± 0.5Hz نظام ثلاثي الأطوار خماسي الأسلاك | ||
| استخدم درجة الحرارة المحيطة | 5 ℃ ～ ＋ 30 ≤85 ％ ر | ||
نظرة عامة على المعدات
نظام الانارة
يتكون النظام من مزود طاقة تحكم ذكي ، تصميم محسن لمبيت المصباح العاكس ، مصابيح الهالوجين المعدنية Osram 2500W ، الخزانة ، مقياس الإضاءة ، إلخ. يمكنه محاكاة بيئة تشعيع ضوء الشمس بشكل مثالي في ظل ظروف مختلفة.إلى جانب العوامل البيئية مثل درجة الحرارة والرطوبة والمطر والثلج ، يتم استخدامه لتقييم تأثير الإشعاع الشمسي المباشر على عينة الاختبار (حراري ، ميكانيكي ، كيميائي ، كهربائي ، إلخ) ، ويمكن استخدامه أيضًا للكشف التفاعل المتبادل بين المواد المختلفة في تأثير المكون.يمكن استخدام نظام محاكاة ضوء الشمس وحده لاختبار الإلكترونيات والمواد وقطع الاختبار صغيرة الحجم.يمكن أيضًا دمج مجموعات متعددة من الأنظمة في مصفوفة ضوئية من خلال التصميم والتخطيط الاحترافيين ، والذي يستخدم لاختبار السيارات والشاحنات والوحدات الكهروضوئية وحتى القطارات والطائرات.
مزود الطاقة الذكي (EPS):
1) تستخدم وحدة الطاقة وحدة MCU عالية الأداء كنواة تحكم ، وتضمن خوارزمية التحكم في ناقلات عالية الدقة إخراجًا ثابتًا للطاقة ، بحيث يتم إصلاح سطوع المصباح ولا يتأثر بجهد شبكة الإدخال و تبريد.
2) يمكن أن يحقق تعديلًا غير متدرج للإخراج بنسبة 20٪ إلى 100٪ ، وتبديد الحرارة الكلي صغير ، وله طرق تحكم واتصالات متعددة.
| عرض | عرض واجهة العملية | تشغيل الحالة | يمكن مراقبة جهد الخرج وتيار الخرج ، وضبط طاقة درجة الحرارة ودرجة حرارة الوحدة ، إلخ. |
| إعداد المعلمات | يمكن تعيين قيم المعلمات ذات الصلة بمرونة وفقًا للمتطلبات الفعلية | ||
| وظائف الحماية / الإنذار | التيار الزائد ، والجهد الزائد ، والجهد المنخفض ، والسخونة الزائدة ، والدائرة القصيرة ، وفشل التخزين الداخلي ، إلخ. | ||
| محيط | درجة الحرارة المحيطة | -10 إلى + 50 ℃ (بدون تجميد) | |
| الرطوبة المحيطة | أقل من 90٪ (نو فروست) | ||
| البيئة المحيطة | داخلي (لا يوجد ضوء شمس مباشر ، لا تآكل ، لا غاز قابل للاشتعال ، لا ضباب زيت ، لا غبار ، إلخ.) | ||
| ارتفاع | أقل من 1000 م | ||
3) يمكن للتحكم في مصدر الطاقة مراقبة حالة المصباح في الوقت الفعلي أثناء عملية الإضاءة وإصدار التحذيرات المقابلة.إذا لم تنجح الإضاءة ، فستوقف الإضاءة وتعطي إنذارًا عند تجاوزها لتأخير معين ، وتجنب الموقف الخطير للإضاءة غير الناجحة لفترة طويلة للحفاظ على الجهد العالي.
خزانة:
تصميم وحدات إمداد الطاقة ، مع الخزانة الشاملة ، مع مزايا المساحة الصغيرة ، والخطوط الأنيقة ، والاتصال المريح ؛يمكن وضع مصدر الطاقة في الخزانة الشاملة للتحكم الموحد ، وتوفير بروتوكول واجهة الاتصال المقابل في نظام التحكم في صندوق الاختبار ، واستخدام شاشة اللمس للتحكم والتشغيل المحلي للنظام ، ودقة التحكم: ≤5٪.
محاكاة ضوء الشمس:
ما مجموعه 98 مجموعة من مصادر الضوء ، كل مجموعة من مصادر الضوء مجهزة بمصدر طاقة تحكم EPS ، والذي يمكنه التحكم في مصدر الطاقة لكل مصدر ضوء على حدة.
طيف كامل: +/- 10٪ ، على ارتفاع 1 متر.

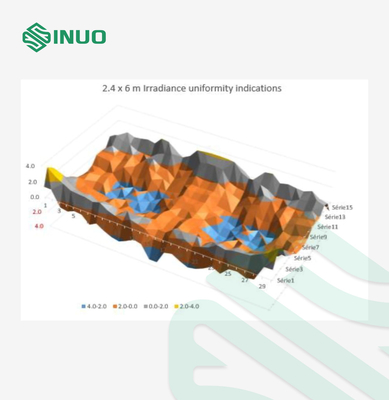

بعد المحاكاة ، يكون توحيد المحاكاة لمحاكاة الإضاءة حوالي ± 5٪ ، وهو أفضل من متطلبات ± 10.
لمزيد من التفاصيل ، انظر الشكل التالي لحساب المحاكاة:
نظام التحكم:
يعتمد نظام محاكاة الإضاءة وضع التحكم في الحلقة المغلقة ، والمجهز بمستشعر الإضاءة عالي الحساسية KIPP & ZONEN SMP10 الذي يفي بمعيار ISO 9060 ذي المستويين.من خلال هذا المستشعر ، يتم جمع شدة الضوء للسطح المقاس في الوقت الفعلي.يقوم نظام التحكم تلقائيًا بضبط خرج الطاقة وفقًا للانحراف بين القيمة المحددة والقيمة المجمعة ، لضمان استقرار الضوء طوال الاختبار.
مزايا:
بيئة تشغيل واسعة
نظرًا لعدم وجود مكونات إلكترونية لمصباح بدء التشغيل في عاكس نظام الإضاءة ، فإن النظام لديه نطاق تشغيل واسع جدًا لدرجة الحرارة والرطوبة (نطاق درجة الحرارة -100 -200 ℃ ، نطاق الرطوبة 0-98٪).
حماية عالية
نظرًا لتركيب الولاعة في مصدر الطاقة الذكي ، يمكن لمزود الطاقة الذكي مراقبة جهد التشغيل والتيار لمصباح الهاليد المعدني في الوقت الفعلي. ، لضمان إيقاف مصدر الطاقة تلقائيًا عند إيقاف تشغيل المصباح والمصباح غير متحمس ، ويتم إعطاء معلومات التنبيه.بالإضافة إلى ذلك ، لا يحتاج الجهاز إلى تفريغ شحنته بعد الاستخدام ، لتجنب التشغيل الإهمال لصدمة كهربائية عالية الجهد.
يأتي مع دائرة منظم الجهد BUCK وخوارزمية التحكم في ناقل الطاقة للتحكم في الإخراج ، وتجنب بشكل فعال ظاهرة انقراض الضوء الناتجة عن تقلبات الشبكة.مع إنذار الخطأ والحماية التلقائية ، لا يوجد جهد في نهاية الإخراج عند إيقاف تشغيل المصباح.
استقرار جيد
يأتي مع دائرة منظم الجهد BUCK ، والتي يمكن أن تعمل في AC340V ～ 440V ؛يتم التحكم في نظام التحكم بواسطة خوارزمية التحكم في ناقل الطاقة لضمان أن طاقة الخرج ثابتة وقابلة للتعديل ؛مع وظائف التعويض التلقائي مثل تعويض استخراج الهواء ، والمراقبة في الوقت الحقيقي للتشوهات والتعديل التلقائي ، بغض النظر عن تقلبات الجهد وتقلبات درجة الحرارة المحيطة ، لا تزال طاقة الخرج ثابتة ؛حماية شاملة للسلامة: حماية خطأ معلمة المصباح ، حماية فصل المصباح ، حماية ماس كهربائى للمصباح ، إلخ ؛باستخدام سيمنز الألمانية IGBT ، النواة المغناطيسية اليابانية ، MCU الأمريكية.(يمكن أن تعمل في 100 ℃) ؛اجتازت جميع المعدات اختبارًا وظيفيًا بنسبة 100٪ واختبار عملية الشيخوخة.
نطاق تعديل واسع
التحكم في الحواسيب الصغيرة ، مع وظائف التعويض التلقائي مثل تعويض التهوية ، والمراقبة في الوقت الحقيقي للتشوهات والضبط التلقائي ، بحيث يكون للنظام القدرة على التعديل من 10٪ إلى 100٪ من الطاقة بدون خطوات.من خلال التحكم الخطي وخرج الموجة المربعة ، يتم تحقيق أعلى كفاءة ، بغض النظر عن تقلبات الجهد وتقلبات درجة الحرارة المحيطة ، تظل طاقة الخرج ثابتة.
1. نظام محاكاة ضوء الشمس

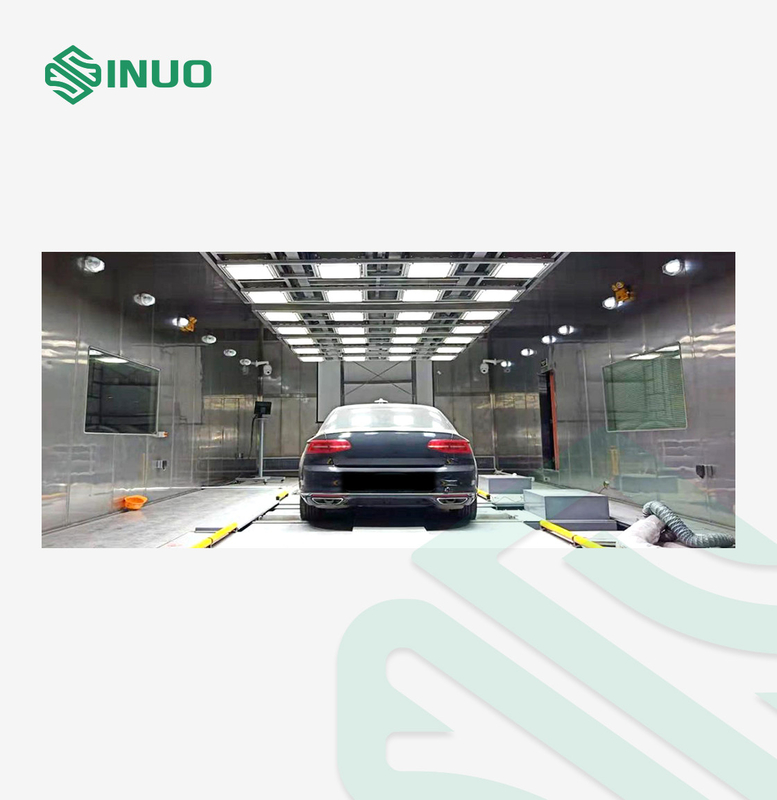

يتكون نظام الاختبار هذا من إجمالي 98 وحدة محاكاة لأشعة الشمس (14 × 7).كل وحدة محاكاة لأشعة الشمس لها نفس القوة وهي 4KW.التوزيع المحدد هو كما يلي:
| المنطقة الطيفية | عرض النطاق (نانومتر) |
إشعاع (٪ من الكل) |
تسامح دقيقة |
تسامح الأعلى |
إشعاع (W / م²) |
المنطقة الطيفية إشعاع (واط / م²) |
| UVB | 280 إلى 320 | 0.5 | 0.3 | 0.7 | 5.6 | 5.6 |
| UVA | 320 إلى 360 | 2.4 | 1.8 | 3 | 26.9 | 62.7 |
| 360 إلى 400 | 3.2 | 2.4 | 4.4 | 35.8 | ||
| VIS | 400 إلى 520 | 17.9 | 16.1 | 19.7 | 200.5 | 580.2 |
| 520 إلى 640 | 16.6 | 14.9 | 18.3 | 185.9 | ||
| من 640 إلى 800 | 17.3 | 12.8 | 19 | 193.8 | ||
| IR | 800 إلى 3000 | 42.1 | 33.7 | 50.5 | 471.5 | 471.5 |
| المجموع | 1120 | 1120 | ||||
2 - مجال التشعيع الفعال: 1500 × 1500 مم
3. مسافة التشعيع: 1200 مم (ثابت)
4 - متوسط شدة التشعيع: 1050 واط / م 2
(قابل للتعديل باستمرار في حدود 600-1200 واط / م 2 ، دقة التعديل ليست أكبر من 50 واط / م 2. يمكن استخدامها لتجارب الإشعاع المنخفض من 200 واط / م 2. نظرًا لأن EPS قابل للتعديل بلا حدود في نطاق 50٪ -100٪ ، لتجربة التشعيع المنخفض 200 واط ، يجب زيادة الشبكة ، والتحكم في شدة الإشعاع من خلال معدل نقل الشبكة (60٪ ، 80٪ مواصفات اثنين) ، بحيث يمكن أن تصل شدة الضوء إلى 200 واط / م 2).
5. دعم خفيف
دعم المصباح مصنوع من مقاطع الألمنيوم الصناعية.
عاكس الضوء مصنوع من سبائك الألومنيوم والمغنيسيوم.
هناك 4 مجموعات من حوامل المصباح مثبتة على دعامة المصباح.حوامل المصباح مقسمة إلى صفين أفقيين ، 4 أنابيب إنارة في كل صف ، وكل لمبة 2500 وات.المسافة بين الأمامي والخلفي واليسار واليمين لأنبوب المصباح هي 1200 مم ، ولكل مصباح كهربائي مفتاح تحكم مستقل.يظهر تخطيط المصباح الكهربائي في الأشكال.نطاق تعديل الطاقة للمصباح هو تعديل بدون خطوات في نطاق 10٪ إلى 100٪ ، الطاقة الإجمالية للمصباح هي 10KW.
6. مستشعر شدة الضوء
يتم استخدام ثلاثة مستشعرات شدة الضوء لقياس الطاقة المشعة بوحدة W / m².
مستشعر شدة الضوء مقاوم لدرجات الحرارة المرتفعة ويمكن تركيبه في السيارة طوال فترة الاختبار.
مستشعر شدة الضوء مزود بكابل توصيل بطول 10 أمتار ومقاوم لدرجة الحرارة العالية.
مستشعر شدة الضوء متصل وفصل في صندوق التوصيل.
يمكن تعديل شدة مصباح الهاليد المعدني إلى 50٪ بواسطة EPS.في حالة الحاجة إلى اختبار إشعاع منخفض ، يمكن تحقيقه عن طريق إيقاف تشغيل مصدر الضوء.
1120 واط / متر مربع يقوم بإعتام جميع المصابيح كهربائياً
1040 وات / متر مربع يقوم بتعتيم جميع المصابيح كهربائياً في وضع التشغيل
915 وات / متر مربع يقوم بتعتيم جميع المصابيح كهربائيًا في وضع التشغيل
730 وات / متر مربع يقوم بتعتيم جميع المصابيح كهربائياً في وضع التشغيل
505 وات / متر مربع يقوم بتعتيم نصف المصابيح كهربائياً
270 وات / متر مربع يقوم بتعتيم نصف المصابيح كهربائياً
55 واط / متر مربع غير ممكن
التوحيد
في نطاق 600-1200 واط / متر مربع ، يكون التوحيد داخل منطقة الإشعاع الفعال أقل من 10٪.عند إجراء اختبار الإشعاع المنخفض ، لا تكون متطلبات التوحيد مطلوبة.طريقة اختبار التوحيد: قسّم منطقة الإشعاع الفعالة 4000 × 6000 مم إلى 384 مربعًا ، مساحة كل مربع 250 × 250 مم ، ضع مقياس الإشعاع في وسط كل مربع.
7. وضع التحكم في الإضاءة
يمكن أيضًا ضبط التحكم التلقائي من خلال ردود فعل شدة الضوء يدويًا على الكثافة المطلوبة ، ولديه وظيفة التنبيه / التوقف عندما تتجاوز قيمة المعلمة المقاسة الحد.
8. البيانات الفنية
نطاق درجة حرارة تشغيل النظام: -20 درجة مئوية إلى +60 درجة مئوية
نطاق درجة حرارة تخزين النظام: -40 درجة مئوية إلى +60 درجة مئوية
منطقة التشعيع: 1200 مم × 5000 مم
قدرة الإشعاع: 1200 واط / م 2 كحد أقصى على المستوى المرجعي
مسافة التشعيع: المصباح قابل للتعديل من 200-1200 مم من المستوى المرجعي.
التحكم في شدة الإشعاع: 10٪ ~ 100٪
التوحيد: السطح المرجعي ± 10٪
مستشعر شدة الضوء: مجموعة واحدة إجمالية
مزود بجهاز كمبيوتر (كمبيوتر صناعي)

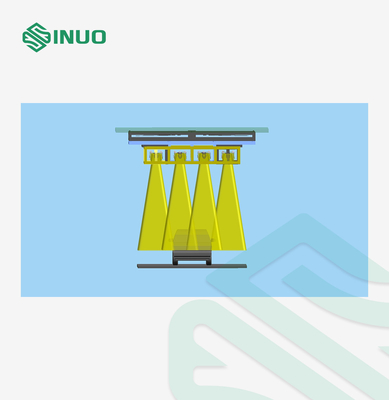

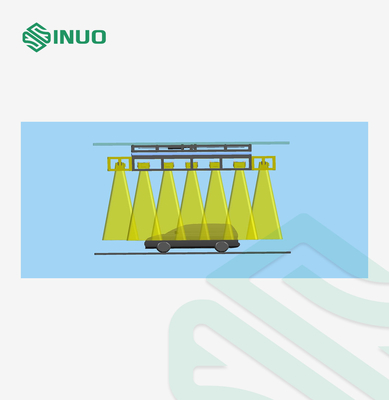

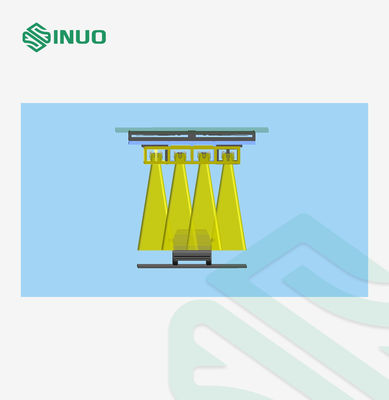

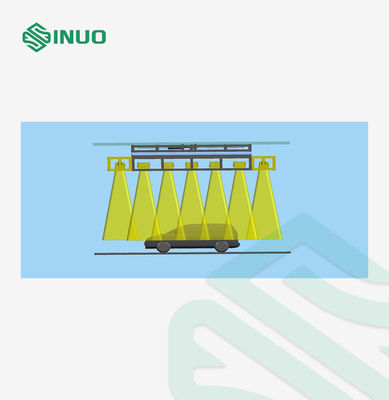

رسومات تصميم الغرفة
أسئلة و أجوبة
س: ما درجة الحرارة التي يمكن أن يصل إليها هذا الجهاز؟
ج: نطاق درجة حرارة تشغيل النظام: -20 درجة مئوية إلى +60 درجة مئوية
نطاق درجة حرارة تخزين النظام: -40 درجة مئوية إلى +60 درجة مئوية.
س: ما هو حجم منطقة التشعيع؟
ج: إنمنطقة التشعيعالمعدات 1200 مم × 5000 مم.
