| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN4412 |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 30 مجموعة / شهر |

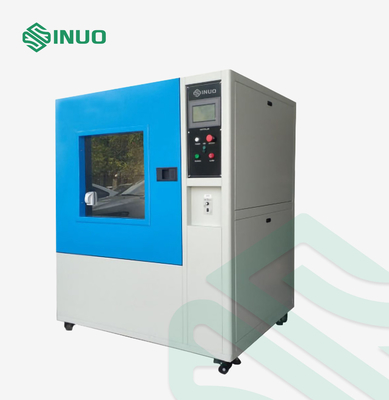

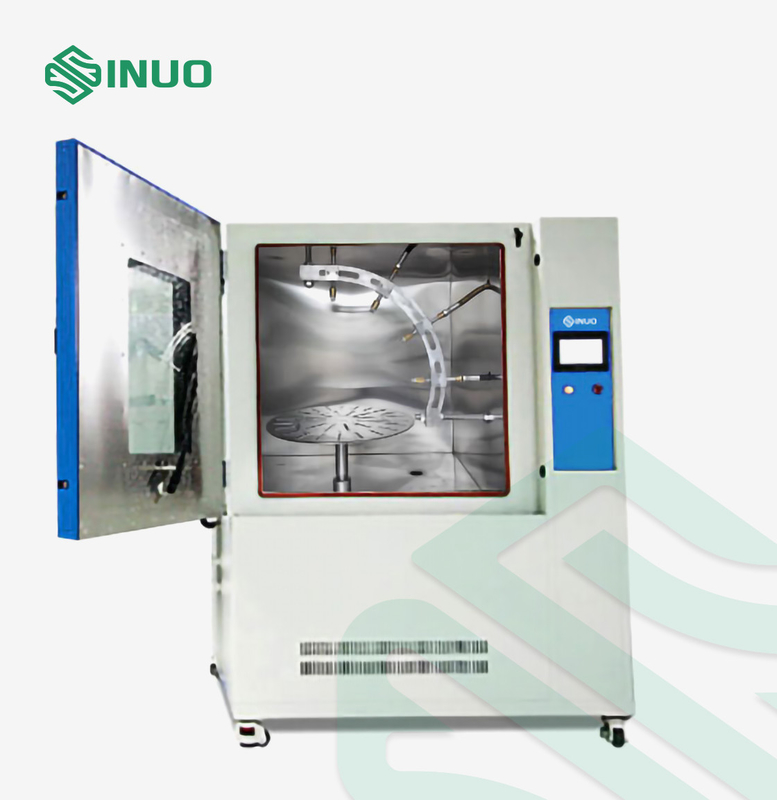

ISO 20653 IPX9K ارتفاع ضغط ودرجة حرارة غرفة اختبار المياه النفاثة
المعايير والبنود المتوافقة
IEC 60529 -2013 "درجات الحماية التي يوفرها الغلاف (رمز IP)" IPX9
ISO20653-2013 "مركبات الطرق - درجات الحماية (رمز IP) - حماية المعدات الكهربائية من الأجسام الغريبة والمياه والوصول" الشكل 7 و 8 و 9 والجدول 7 (9K) "
DIN40050-9 "مركبات الطرق - درجات الحماية (رمز IP) - الحماية من الأجسام الغريبة والمياه والوصول إلى المعدات الكهربائية> الشكل 8 والجدول 8 (9K)".
نظرة عامة على المعدات
العينات والقيود:الأجهزة الكهربائية والإلكترونية مركبات الركاب والحافلات والمصابيح والدراجات النارية والأجزاء والمكونات الأخرى ، بالإضافة إلى المنتجات الأخرى التي يجب اختبارها في بيئة IPX9 (IPX9K).
طلب:للتحقق من الأداء الوقائي لـالأجهزة الكهربائية والإلكترونية صالمركبات والحافلات والمصابيح والدراجات النارية والأجزاء والمكونات الأخرى تحت ضغط عالٍ ودرجة حرارة نفث الماء عند درجة IPX9 (IPX9K).
مبدأ:تأكد من أن سرعة نفث الماء تصل إلى القيمة القياسية المطلوبة من خلال التحكم في تدفق إمداد المياه ودرجة الحرارة والضغط ، يتم رش العلبة من جميع الاتجاهات العملية بتيار ماء من فوهات الاختبار القياسية كما هو موضح في IEC 60529 الشكل 7 و 8 و 9.
استخدام البيئة:مزود الطاقة: AC380V ± 5٪ / 50Hz ، 15KVA ، أو تطابق متطلبات مصدر الطاقة المحلي للعميل.
مكان الاستخدام: درجة الحرارة 15-35 درجة مئوية ، الرطوبة النسبية 25٪ -75٪ ، الضغط الجوي 86 ~ 106 كيلو باسكال (860 ملي بار -1060 ملي بار) ، يجب أن تكون مجهزة بمفتاح الإضاءة ومفتاح التسرب المقاوم للماء (أو المقبس) ، الأرض تحتاج إلى يجب أن تكون مسطحة ، ويجب أن تكون وظيفة سحب المياه والصرف جيدة.
مصدر المياه: ماء نظيف أو ماء حنفية بدون شوائب ، مزود بفلتر لتنظيف المياه.
المعايير الفنية
| التحكم والتشغيل | نظام التحكم الذكي PLC وشاشة تعمل باللمس |
| حجم الغرفة |
الحجم الداخلي: WDH = 1000 × 1000 مم × 1000 مم الحجم الخارجي: WDH = 1500 × 1200 مم × 1900 مم |

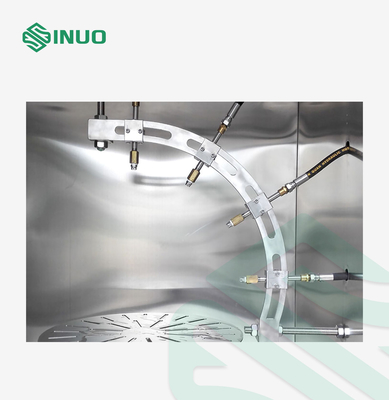

| فوهات المروحة النفاثة | تم تصنيعها وفقًا لـ IEC 60529 الشكل 7 ، أو يمكن تخصيصها |
| ضغط ضخ الماء | 8000-10000 كيلو باسكال |
| تدفق المياه النفاثة | 14-16 لتر / دقيقة ، قابل للتعديل |
| زاوية المياه النفاثة |
0 درجة ، 30 درجة ، 60 درجة ، 90 درجة
|
| مدة الاختبار | 30 ثانية لكل موضع |
| وقت الاختبار الإجمالي | 0-99H59M59S ، يمكن ضبطه مسبقًا |
| اختبر درجة حرارة الماء | 80 ± 5 درجة مئوية |
| المسافة بين الفوهة والعينة |
أ) للحاويات الصغيرة (أكبر أبعاد أقل من 250 مم): R125 ± 25 مم ب) للحاويات الكبيرة (أكبر أبعاد أكبر أو يساوي 250 مم): R175 ± 25 مم |
| قوة التأثير | يتم الإعداد لقياس قوة تأثير نفاثة الماء وفقًا للمواصفة IEC 60529 الشكل 10 |

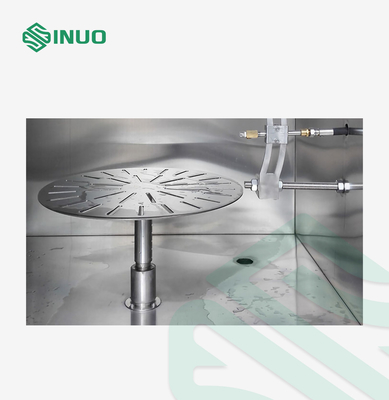

| القرص الدوار | القطر: Φ600mm ، سرعة الدوران: 1-5r / min ، قدرة التحمل: ≤ 30kgs |
| حمل الطاقة للعينة | اختياري ، توفير مقبس اختبار ، AC220V |
| نظام تدوير المياه | تتم معالجة الاختبار في الغرفة ، وتحتوي المعدات على خزان مياه مدمج ، ويمكن إعادة تدوير المياه.وتحتوي الحجرة الداخلية على جهاز تجميع المياه ، ويتم تجميع مياه الاختبار تلقائيًا في خزان تخزين المياه من خلال الهيكل المعدني.يمكن التحكم في مدخل المياه تلقائيًا من خلال صمام العوامة في خزان المياه ، ويمكن للنظام أن يعطي إنذارات للكشف عن مستوى الماء المرتفع والمنخفض ، والتي يمكن أن تمنع بشكل فعال المضخة من التلف بسبب نقص المياه الجافة. |
| حماية سلامة | حماية تسلسل المرحلة ، حماية التسرب ، حماية ماس كهربائى ، حماية نقص المياه ، حماية غير طبيعية. |
س: ما هو ملفتدفق المياه النفاثةلهذا الجهاز؟
ج: إنه كذلك14-16 لتر / دقيقة ، قابل للتعديل.
س: ما هي زاوية Water Jetلهذا الجهاز؟
ج: إنها 0 درجة ، 30 درجة ، 60 درجة ، 90 درجة.
