| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN888-7200B-CT |
| الـ MOQ: | 1 |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 10 مجموعات شهرياً |

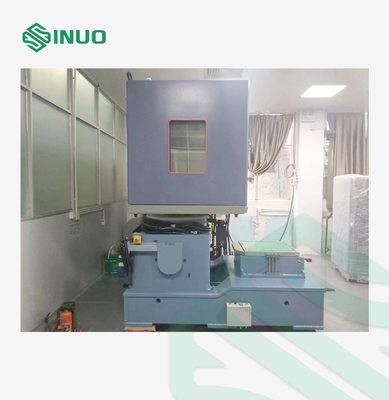

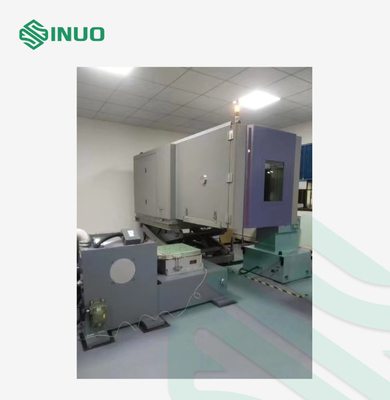

IEC 60068-2-6 الحرارة الخطية الرطوبة والاهتزاز غرفة الاختبار الشاملة الثالثة 5400L
المعايير والبنود الممتازة
IEC 60068-2-6:1995 الاختبار البيئي للمنتجات الكهربائية والإلكترونية-الجزء 2: أساليب الاختبار اختبار Fc: الاهتزاز (السينوزويدي)
IEC 60068-2-1:2007 الاختبار البيئي للمنتجات الكهربائية والمنتجات الكهربائية - الجزء 2-1: الاختبارات - الاختبار A: الباردة ، IDT
IEC60068-2-2: 2007 اختبار البيئة-الجزء 2-1:التجارب- الاختبار B-الحرارة الجافة، IDT
IEC60068-2-30:2005 الاختبار البيئي-الجزء 2-30:التجارب-الاختبار Db: الحرارة الرطبة، الدورية ((دورة 12 ساعة + 12 ساعة) ، IDT
IEC60068-2-78:2001 الاختبار البيئي-الجزء 2-78:التجارب-كابينة الاختبار: الحرارة الرطبة، ثابتة
الدولة، IDT
لمحة عامة عن المنتج
التطبيق:يوفر بيئة تتغير درجة الحرارة والرطوبة للوحدات البحثية والإنتاجية العلمية مثل الطيران والطيران والنفط والصناعة الكيميائية والجيش والسيارات (الدراجات النارية),السفن، الإلكترونيات، الاتصالات، بطاريات الطاقة ووحدات البحث والإنتاج العلمية الأخرى.يتم تحميل العينات المحاكاة بهزات محاكاة في ظل ظروف بيئية تتغير درجة الحرارة والرطوبةاختبار التكيف واختبار سلامة المكونات الإلكترونية يوفر اختبار الموثوقية، وفحص المنتجات، الخ.
الخصائص:1هذه المعدات جديدة تمامًا، مع تصميم هيكلي متقدم ومعقول لنظام الاختبار وعملية تصنيع موحدة.إنه منتج تم تطويره بشكل مستقل مع مظهر جميل وسخي.
2المكونات الوظيفية الرئيسية لهذه غرفة الاختبار تعتمد تشكيلات العلامات التجارية الشهيرة في العالم، والمبادئ التقنية متقدمة وموثوق بها،ويتم التحكم في الضوضاء وتوفير الطاقة بشكل مثالي - أداؤه مقارنة بمنتجات أجنبية مماثلة.
3إن تطابق وتجميع الأجزاء متطابقة بشكل جيد، والمكونات الوظيفية الرئيسية جميعها مستوردة من مستويات متقدمة دوليا،الذي يحسن سلامة المنتج وموثوقيته ويضمن متطلبات المستخدمين من الاستخدام طويل الأجل ومتكرر.
4المعدات لديها قابلية تشغيل جيدة ، قابلية الصيانة ، استقرار درجة حرارة جيدة ومتانة ، أداء سلامة جيد ، ولا تلوث البيئة أو تضر بصحة الإنسان.
5جميع الأسلاك في خزانة التحكم لديها أرقام تسلسلية وأرقام تسلسلية مطبوعة ومنتجة من قبل معدات خاصة، والخطوط واضحة ومرئية في لمحة.
المعلمات التقنية
| المعلمات التقنية الرئيسية لغرفة درجة الحرارة والرطوبة | ||
| حجم الاستوديو | (W × D × H) 220 × 220 × 150 سم، حجم 5400L | |
| الأبعاد الإجمالية (حوالي) |
(W×D×H) 260×585cm*الارتفاع: 1الحرارة والرطوبة منفصلة: أعلى 280CM 2عند القيام الاهتزاز الرأسي ودرجة الحرارة والرطوبة: الارتفاع حوالي 360CM
-------- المنتجات غير القياسية تخضع للتصميم النهائي. يرتبط الارتفاع ارتفاع طاولة الاهتزاز. طاولة الاهتزاز 2 طن حوالي 1.7 متر) |
|
| نطاق الحرارة |
درجات حرارة شائعة الاستخدام: -40°C+180°C درجة حرارة الحد: -70°C+180°C |
|
| تقلبات الحرارة | ≤±0.5°C (بدون حمولة، حالة ثابتة) | |
| انحراف الحرارة | ≤±2°C (بدون حمولة، حالة ثابتة) | |
| وقت التسخين | -40 درجة مئوية +180 درجة مئوية حوالي 70 دقيقة، 3 درجات مئوية / دقيقة، خطية، بدون حمولة | |
| وقت التبريد | +180 درجة مئوية -40 درجة مئوية حوالي 70 دقيقة، 3 درجات مئوية / دقيقة، خطية، بدون حمولة | |
| الحمل القياسي | لا توجد عبء (في حالة لوحة عمياء واحدة، باستثناء عبء طاولة الاهتزاز) | |
| نطاق الرطوبة | 20 ٪ ٪ 98 ٪ RH | |
| انحراف الرطوبة | ± 3%RH (عندما تكون الرطوبة > 50%RH) ± 5%RH (عندما تكون الرطوبة ≤ 50%RH) | |
| مخطط الحرارة والرطوبة | ||
| أساليب الاختبار | GB/T5170 | |
| الضوضاء | مستوى الصوت ≤80dB ((A) ، (1m أمام الباب، 1.2m فوق الأرض، في الفضاء الحر) | |
| التلوث، الإشعاع الكهرومغناطيسي | الامتثال للمتطلبات القياسية ذات الصلة | |
| يتم قياس جميع البيانات التقنية المذكورة أعلاه لتشغيل المنتج ، باستثناء سرعة التبريد ، عند درجة حرارة الغرفة 25 درجة مئوية ورطوبة النسبية ≤ 85% R.H. | ||
| مبدأ العمل الأساسي | ||
| وظيفة التحكم الذكية | وظيفة التحكم الذكية: يمكن لنظام التحكم المركزي تحديد الظروف البيئية خارج غرفة الاختبار تلقائيًا (مثل درجة الحرارة والرطوبة) ،ظروف عمل العينة في غرفة الاختبار (مثل الوزن)، والقدرة الحرارية، والعمل والحرارة، وما إلى ذلك) ، وحالة درجة الحرارة والرطوبة الحالية في غرفة الاختبار. ، وبالتالي يتم تشغيل أو إيقاف تشغيل وحدة العمل المقابلة (مثل ضاغط أو تسخين كهربائي ، مرطب ، إلخ) لتحقيق تحكم دقيق في مختلف درجات الحرارة والرطوبة:برنامج تحكم ذكي لدرجات الحرارة العالية والمنخفضة). | |
| قسم درجة الحرارة العالية | قسم درجة الحرارة العالية: يقوم نظام التحكم المركزي بتضخيم، التحويل التناظري/الرقمي، والتصحيح غير الخطي بناءً على إشارة درجة الحرارة التي يتم جمعها في الصندوق،ثم يقارنها بقيمة تحديد درجة الحرارة (القيمة المستهدفة). The resulting deviation signal is calculated by PID and output The adjustment signal automatically controls the output power of the heater to achieve a dynamic balance between heating and heat dissipation in the test room، في نهاية المطاف تحقيق درجة حرارة ثابتة. | |
| قسم درجة حرارة منخفضة (تصميم توفير الطاقة) | طريقة توازن درجة الحرارة: يتم اعتماد تقنية التوازن الثابت ، أي طريقة التوازن "لا تسخين أثناء التبريد" و "لا تبريد أثناء التدفئة".انها مختلفة عن التكنولوجيا التقليدية من "التوازن الديناميكي من البرد والحرارة" من التبريد عالية الطاقة مقابل التدفئة عالية الطاقة. يتبنى تكنولوجيا ضبط طاقة التبريد على وإيقاف يعني أن جهاز التحكم المركزي يتحكم في قدرة التبريد وفقا لمختلف نقاط درجة الحرارة،بحيث تعمل المعدات دائماً في حالة استهلاك طاقة منخفض نسبياً. | |
| الرطوبة | الرطوبة تعمل بنفس الطريقة مثل درجة الحرارة. | |
| هيكل الصندوق | ||
| الهيكل |
1. الهيكل الأمامي والخلفي القابل للفصل المتكامل يتبنى لوحة مستودع العزل الحراري القياسيةوالكتل مغلقة بمواد السيليكون العضوية المقاومة لدرجات الحرارة العالية والمنخفضةيتم تجميعها وتثبيتها في الموقع: الجزء الأمامي هو غرفة العمل، والجزء الخلفي هو نظام التبريد والتحكم.مزودة بطبقة عمودية ولوحة عمودية واحدة لكل منها. 2يتم توصيل لوحة واجهة الاهتزاز بسهولة إلى طاولة الاهتزاز من خلال غشاء لينة من المطاط السيليكوني ، والذي يمكن أن يعزل الاهتزاز وله وظائف الختم والعزل الحراري. 3تم تجهيز الاستوديو بنظام إمدادات الهواء: محرك إمدادات الهواء، شفرات المروحة الطائرة الطائرة المركزية، التدفئة، مرطب، التبريد و تبخر إزالة الرطوبة. |
|
| لوحة التحكم | لوحة التحكم في العملية تقع على الجانب الأيمن من الصندوق. جهاز التحكم قابل للطي. | |
| مادة القشرة | معالجة وتشكيلها من ألواح الفولاذ عالية الجودة المطاط البارد ، يتم تقطيع السطح والفوسفات ثم رشها بالكهرباء | |
| مادة الاندوزوم | الصفيحة الدولية العامة SUS304# من الفولاذ المقاوم للصدأ | |
| مواد العزل | وهي مصنوعة من رغوة البولي يوريثان بسماكة 100 ملم لضمان عدم وجود ثلج أو تكثيف على السطح الخارجي لغرفة الاختبار. | |
| الباب | يستخدم الهيكل ذو الأبواب المزدوجة أشرطة الختم المطاطية السيليكونية ، والتي تتحمل درجات الحرارة العالية والمنخفضة ، ومكافحة الشيخوخة ، ولديها أداء جيد في الختم.من أجل منع التكثيف أو الصقيع على إطار الباب وحافة الباب خلال اختبار درجة الحرارة المنخفضة، يتم تجهيز إطار الباب وحافة الباب بجهاز إزالة الجليد الكهربائي وجهاز مضاد للانفجار. | |
| مقبض الباب | اعتمادا على هيكل نوع السحب وفتح قوة الرافعة، والتحويل مريحة وسهلة وجميلة. | |
| نافذة المراقبة | هناك حجم: 40 × 33 سم (العرض × الارتفاع) حرارة فيلم المقاومة المجوفة ونوافذ المراقبة المضادة للصقيع على باب الصندوق. | |
| مصباح يدوي | يتم تجهيز نافذة المراقبة بمصدر ضوئي مراقبة مدير طويل الأمد ، يمكن تشغيله وإيقاف تشغيله يدويًا مباشرة ، ولديها وظيفة إيقاف تأخير تلقائي. | |
| ثقوب الرصاص في الاختبار | هناك فتحة φ100mm على الجانب الأيمن أو الأيسر من الصندوق. يتم تجهيز كل فتحة بمغلق خاص من المطاط الرغوة.يمكن تصميم الموقف المحدد للثقب وفقا للاحتياجات الفعلية للمستخدم. | |
| جهاز تصريف في الجزء السفلي من الاستوديو | يجب ألا تسرب المياه المكثفة من غرفة البيئة إلى طاولة الاهتزاز الكهرومغناطيسي.هناك غرف ومجاري تصريف في الجزء السفلي من الصندوق لضمان تصريف سلس ويمكن تصريف جميع المياه. | |
| معدات البوابة | من أجل ضمان استقرار باب غرفة الاختبار أثناء النقل والتعامل، يتم توفير جهاز خاص لتثبيت الباب. | |
| جهاز موازنة ضغط الهواء | هناك جهاز توازن ضغط الهواء على الجزء العلوي من غرفة العمل لتوازن تقلبات ضغط الهواء الداخلي الناجمة عن الاهتزاز. | |

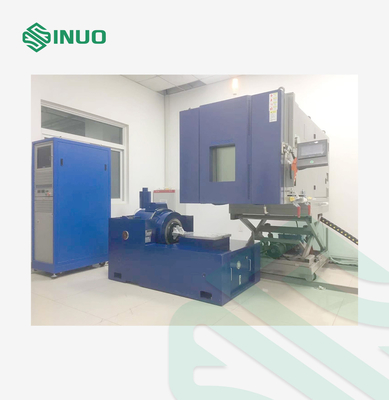

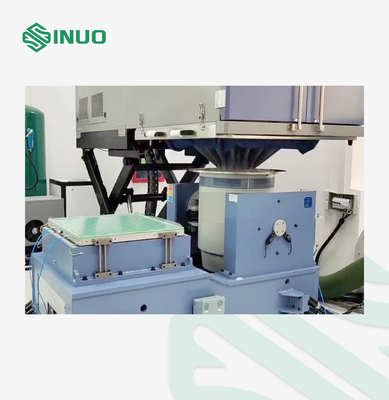

| كيفية التعاون مع طاولة اهتزاز | هناك ثلاثة ألواح أرضية متحركة في الاستوديو ، مجهزة بطاقة عمياء ولوحة واجهة طاولة الاهتزاز الرأسي والأفقي ؛ | |
| اللوحة العمياء: تستخدم في اختبارات الحرارة والرطوبة المنفصلة. | ||
| يتم استخدام لوحات الواجهة العمودية والأفقية لاختبارات الاهتزاز الشاملة في الاتجاه الرأسي أو الأفقي من جدول الاهتزاز ويمكن استخدامها مع الجدول الإضافي للاهتزاز.الغشاء الناعم من المطاط السيليكون متصل بلطف إلى طاولة الاهتزاز، والتي يمكن أن تعزل الاهتزاز ولها وظائف الختم والعزل الحراري | ||
| طريقة الحركة (منصة رفع) | يتم تثبيت طاولة الاهتزاز، وتزود غرفة الاختبار بمنصة رفع هيدروليكية أو مع الدراجات المتحركة (تتحرك كهربائيا).من خلال الحركة اليسرى واليمنى والرفع والانخفاض من غرفة الاختبار، فإنه يمكن أن تتصل بدقة إلى الجدول الرأسي، منصة أفقية أو موقف الخمول من طاولة الاهتزاز. | |
| نظام تكييف الهواء | ||
| طريقة التحكم | تدفق الهواء القسري و تنظيم درجة الحرارة المتوازنة | |
| جهاز تدوير الهواء | يستخدم مروحة طرد مركزي متعددة مدفوعة بمحركات خارجية ذات محور طويل. | |
| طريقة التدفئة | سلك التدفئة الكهربائية من سبيكة النيكل والكروم، ضبط PID، جهاز التشغيل: رلاي الحالة الصلبة. | |
| طريقة تبريد الهواء | جهاز تبخر هيدروفيلي من نوع الزعانف | |
| خصائص الرطوبة ومكافحة التقطير | ||
|
||
| خصائص قنوات الهواء | ||
|
||
| نظام التبريد | ||
| ضاغطات التبريد | مجموعة من وحدات التبريد منخفضة درجة الحرارة تتكون من ضاغطين | |
| الملحقات الرئيسية لدرجات الحرارة المنخفضة |
1الصمام الكهربائي: "دانفوس" 2صمام التوقف اليدوي: "دانفوس" 3المرشح: "دانفوس" 4جهاز استشعار الضغط: مشروع مشترك صيني ألماني "هونغمو" 5صمام التوسع: "دانفوس" 6مُبخر التكثيف عالية الكفاءة: "دانفوس" (مبادل حرارة لوحة محطمة) 7جهاز فصل الزيت: "ALCO" 8أنبوب امتصاص الصدمات: أمريكي "Packless" |
|
| المكثف |
"يونغ تشيانغ" في تايوان
|
|
| تبخير التبريد | جهاز تبخير الزعانف الهيدروفيلي "يونغ شيانغ" من تايوان له كفاءة تبادل حرارة أعلى بنسبة 30٪ من تبخيرات العادية. له مزايا الجمال والتكامل والتبريد السريع. | |
| عملية لحام ملء النيتروجين | يتبنى خط الأنابيب المتصل بدرجة حرارة منخفضة أنابيب النحاس عالية الجودة الخالية من الأكسجين ، واللحام المليء بالنيتروجين ، وعمليات الحفاظ على الضغط العالي ومكافحة التسرب لضمان جودة الحام. | |
|
تقنية تنظيم طاقة التبريد (تصميم توفير الطاقة) |
طريقة توازن درجة الحرارة: يتم اعتماد تقنية التوازن الثابت ، أي طريقة التوازن "لا تسخين أثناء التبريد" و "لا تبريد أثناء التدفئة".انها مختلفة عن التكنولوجيا التقليدية من "التوازن الديناميكي من البرد والحرارة" من التبريد عالية الطاقة مقابل التدفئة عالية الطاقة. يتبنى تكنولوجيا ضبط طاقة التبريد على وإيقاف ، أي أن جهاز التحكم المركزي يتحكم في قدرة التبريد وفقا لمختلف نقاط درجة الحرارة (أيتكنولوجيا "التوازن الثابت" للتبريد دون تسخين، التدفئة دون تبريد) ، بحيث تعمل المعدات دائمًا عند مستوى طاقة منخفض نسبيًا. | |
| طريقة التبريد | تبريد المياه (مجهز بمبرد) ، الأبعاد الخارجية: L270*W115*H200CM | |
| مادة تبريد | استخدام المبردات الصديقة للبيئة R404A و R23 | |
| خصائص نظام التبريد |
①باستخدام تكنولوجيا الموازنة الساكنة الأكثر تقدما، نظام التحكم يتحكم في تدفق المبرد في نطاق 0 إلى 100٪،وبالتالي ضبط قدرة التبريد تلقائيًا لتحقيق توفير الطاقة; ②يتم استخدام صمام الإغلاق من العلامة التجارية المستوردة للسيطرة تلقائيًا على ضغط امتصاص الضاغط ، مثل شركة Sporlan الأمريكية (أو Danfoss الدنماركية) ،ويستخدم صمام التوسع الحراري دانفوس الدنماركية لضبط تلقائيا درجة حرارة امتصاص ضاغط لضمان أن يعمل الضاغط ضمن النطاق الكاملمستقرة وموثوقة ③استخدام صمام تنظيم ضغط التكثيف المستورد لمنع ضغط العادم من ضاغط درجة الحرارة المنخفضة من أن يكون مرتفعًا جدًا، مثل: الدنمارك دانفوس ④.استخدام سخان صندوق الكمبشر لخفض الدسمة المتبادلة للمبرد وزيت التشحيم داخل الكمبسر لحماية سلامة الكمبسر وضمان التشغيل الموثوق به; ⑤يتم استخدام مبادلة حرارة صفيحة معدلة من الفولاذ المقاوم للصدأ كمكثف تبخير لنظام التبريد المتداخل ، مع اختلاف درجة حرارة نقل الحرارة الصغيرة ،كفاءة نقل الحرارة العالية والمظهر المدمج; ⑥من أجل منع الماء المذاب على ضاغط من التدفق بحرية، يتم تثبيت وعاء جمع المياه في الجزء السفلي من ضاغط، والتي يتم جمعها وتفريغها مركزيا. ⑦يتم لحام جميع أنابيب التبريد بالنيتروجين لمنع تكوين قوالب أكسيد داخل أنابيب النحاس أثناء الحث. |
|
| نظام امتصاص الصدمات وتقليل الضوضاء |
يتبنى العديد من تصاميم امتصاص الصدمات وتقليل الضوضاء للحد من الضوضاء الناجمة عن الاهتزاز والتشوه والتسرب الناجم عن الاهتزاز على المنتج: A. يتم استخدام الينابيع المستوردة والوسائد المطاطية تحت الضاغط لاستيعاب الصدمات المزدوجة ، مما يقلل بشكل فعال من اهتزاز الضاغط والرنين في ضاغط التسلسل. ب. تثبيت القطن المقاوم للنار والذي يمتص الصوت داخل الصندوق الخارجي للحد من الضوضاء. ج. أنابيب النحاس في نظام التبريد تتبنى تصميم قوس وأنابيب امتصاص الصدمات لمنع اهتزاز الضاغط بشكل فعال من تشويه أنابيب التبريد وتسربها. |
|
|
تم تغطية حجرة الوحدة بمواد القطن المكبوتة للصوت. وبما أن داخل الوحدة يتطلب تهوية وتبديد الحرارة، من أجل تقليل انتقال الضوضاء في الهواء،يتم تثبيت مكافحات صوتية من القطن الممتص الصوت على أساس الزيت في مدخل الهواء ومخرج الهواء للحد من موجات الصوت من أن تنتقل في الداخل من خلال ثقوب التهوية.
ب. أنابيب استيعاب الصدمات وأنابيب عملية الضغط ذات قطر مشبك أنابيب النيلون أقل من 10 ملم تعتمد منحنيات استيعاب الصدمات وتثبيت بعيد لتجنب الرنين؛ استيعاب الصدمات الوحدة:
ج. يتم تثبيت ضامن رباعي خاص في الجزء السفلي من وحدة التبريد لتقليل نقل اهتزازات الضاغط من خلال القاعدة الصلبة والأرض.
D. القطن العازل الحراري يلعب دورًا مزدوجًا في العزل والضيق الهوائي لمفاصل التوسع غير المعدنية للآلة (غرفة اختبار الصدمات الساخنة والباردة).وهي مكونة من قماش ألياف الزجاج، قماش السيليكا عالية وأنواع مختلفة من شعائر القطن العازلة الحرارية. طولها وعرضها متسقة مع الجلد الخارجي، مع التمدد الجيد وقوة الشد خفض الضوضاء والاهتزاز: نسيج الألياف والجسم القطني العازل الحراري نفسه له وظائف امتصاص الصوت وعزل الاهتزاز.والتي يمكن أن تقلل بفعالية من الضوضاء والاهتزازات من الغلايات، المروحة والأنظمة الأخرى.
|
||
| نظام الترطيب / إزالة الرطوبة / إمدادات المياه | ||
| طريقة الرطوبة | الرطوبة الكهربائية بالبخار (سخان مدرع من الفولاذ المقاوم للصدأ) ؛ جهاز التشغيل SSR بدون اتصال. | |
| طريقة قياس الرطوبة |
مستشعر الرطوبة الإلكتروني الفنلندي المدمج "فايسالا" عالي الدقة (أداء أكثر استقرارًا ، ودقة عالية ، ووظيفة قوية خالية من الصيانة) |
|
| مراقب مستوى المياه | اعتمدوا مفتاح التطفو الالكتروني من تايوان | |
| طريقة إمدادات مياه الترطيب | نظام إمدادات المياه الديناميكي في الوقت الحقيقي: يتكون أساسا من خزان مصدر المياه ومضخة المياه وصمام الكهربائي ومرطب المياه ومراقب مستوى المياه وخلية الاتصال وما إلى ذلك. | |
| نظام إمدادات المياه التلقائي | رفع مضخة المياه + نظام إضافة المياه التلقائي (غير مجهز بجهاز المياه النقية) يمكن أن يحقق الغرض من التشغيل دون مراقبة تحت درجة حرارة عالية ورطوبة عالية لفترة طويلة. | |
| مضخة الماء | تستخدم لتوفير إمدادات المياه الديناميكية في الوقت الحقيقي إلى المرطب لتلبية احتياجات الرطوبة والحفاظ على الرطوبة في الصندوق. | |
| جهاز موازنة الضغط | جميع غرف اختبار شركتنا مجهزة بأجهزة موازنة الضغط للحفاظ على الضغط داخل وخارج الغرفة بنفس الأساس لضمان دقة واستقرار الرطوبة. | |
| نظام إزالة الرطوبة | طريقة إزالة الرطوبة عن طريق التكثيف: يتم تثبيت تبخر إزالة الرطوبة في الصندوق.بحيث يتكثف بخار الماء في الهواء في غرفة العمل إلى الماء على البخّار dehumidifying ويتم تفريغها من الصندوق، مما يقلل من الرطوبة النسبية لغرفة العمل. | |
| مياه الترطيب | يتم تجهيز المياه المقطرة أو المياه المقطرة بجهاز تخزين للمياه ذو سعة كبيرة لضمان مياه الرطوبة على المدى الطويل ، ويمكن تحقيق إضافة المياه تلقائية. | |
| نظام التحكم الكهربائي | ||
| طريقة قياس درجة الحرارة والرطوبة |
يستخدم جمع درجة الحرارة المقاومات البلاتينية المدرعة Pt100 ذات الدقة العالية من الفئة A. الرطوبة: جهاز استشعار الرطوبة الإلكتروني عالي الدقة (أداء أكثر استقراراً ودقة عالية ووظيفة خالية للغاية من الصيانة) |
|
| مراقبة ضغط التبريد | يتم تجهيز غرفة الاختبار بمستشعر ضغط للكشف عن ظروف عمل الضاغط للكشف عن الضغط الديناميكي في الوقت الحقيقي أثناء تشغيل الضاغط.باستخدام برنامج شركتنا الخاص ومبادئ العمل الممتازة، والضاغط هو دائما في حالة عمل حميدة، والتي يمكن أن تحسن إلى حد كبير موثوقية نظام التبريد وتطويل عمر الخدمة من مكوناتها الأساسية (مثل الضاغطات,الصمامات الكهربائية ، الخ) ؛ في نفس الوقت ، يمكنك أيضًا التحقق من الضغط الثابت لنظام التبريد لتسهيل المهندسين المحترفين في صيانة المعدات. | |
| جهاز تحكم درجة الحرارة والرطوبة | باستخدام شينباو: 7- بوصة (دقة 800 × 480) TFT اللون الصيني واجهة LCD اللمس الإنسان-الجهاز وشركة "ومرون" عالية الأداء جهاز التحكم قابل للبرمجة (PLC) الذي يمكن أن يدخل مباشرة، عرض،ودرجة حرارة التحكم، ومجهزة مع الشركة الخاصة البرمجيات لغرفة الاختبار، نظام التحكم يتبنى وضع الحوار الإنسان والآلة؛ لديها تصميم تلقائي، ذكية والإنسانية.يعتمد نظام التحكم على طريقة تحكم مدخل قناين ومخرج قناين للتحكم في درجة الحرارة والرطوبة على التوالييمكن أن يعرض ويضع معايير الاختبار، منحنيات البرنامج، وقت العمل، وحالة عمل أجهزة التدفئة، المرطبات، وحدات التبريد، والمروحة. | |
| كما لديها وظائف التشغيل التلقائي لبرامج الاختبار والتنسيق الذاتي لمعلمات PID ؛ يمكن أن تجمع تلقائيًا نظام التدفئة ، نظام الترطيب / إزالة الرطوبة ،نظام التبريد، المروحة الدائرة ، إنذار زيادة درجة الحرارة وغيرها من الأنظمة الفرعية لضمان جودة عالية للسيطرة على نظام التحكم بالكامل في درجة الحرارة والرطوبة. . | ||
| يعمل بشكل رئيسي في الأجهزة الكهربائية |
1رابط التيار المتردد: "ABB" 2مقطّع الدوائر: "ABB" 3رلاي حراري: "ABB" 4. رله صغير: "أومرون" 5رله الحالة الصلبة: تايوان شيان |
|
| واجهة الحوار بين الإنسان والكمبيوتر | واجهة الإنسان-الآلة ذات اللون اللمسية ومتحكم قابل للبرمجة عالي الأداء (PLC). يحتوي جهاز التحكم على وظيفة حماية كلمة مرور من ثلاثة مستويات.إدخال كلمات مرور مختلفة لديها أذونات تشغيل مختلفة لتجنب إغلاق بسبب اللمس البشري. | |
| طريقة العرض | شاشة الكريستال السائل LCD الملونة، التحكم باللمس. واجهة الإنجليزية | |
| دقة العرض | درجة الحرارة 0.1°C، وقت 1 دقيقة، الرطوبة 0.1%RH | |
| سعة تخزين البرامج |
(1) ما يصل إلى 127 برنامجًا ، وقت تشغيل طويل للغاية (2) 999 ساعة لكل قطعة، ما لا يزيد عن 32000 دورة (3) كل أمر يمكن استخدامه 9999 مرة. الوقت: 099 ساعة و 59 دقيقة يمكن عرض المنحنى الرسومي في الوقت الحقيقي عند تنفيذ البرنامج. المحتوى المعروض هو: إعداد درجة الحرارة (SV) القيمة الفعلية (PV) ، دورة تنفيذ البرنامج ،وظيفة تنفيذ منحنى البرنامج، وقت تشغيل القطاع، وقت عدد القطاع، وقت التشغيل، الوقت المتبقي، حالة الخطأ ووقت الفشل، مع وظائف تخطي الملفات والاحتفاظ أثناء تنفيذ البرنامج. |
|
| كيفية عمل النظام | وضع تشغيل البرنامج، وضع تشغيل ثابت | |
| عرض البيانات | يحتوي المعدات على عرض السنة والشهر واليوم والوقت ، ووقت تشغيل المعدات الإجمالي ، ووقت تشغيل أقسام البرامج ، وعرض درجة حرارة مياه التبريد. | |
| تفاصيل الحادث | عرض حالة الخطأ وتحليل الأسباب الممكنة. | |
| معلومات صيانة منتظمة | تظهر قوائم عناصر الصيانة اليومية والصيانة الدورية بانتظام لتذكير وتوجيه المشغلين لإجراء صيانة معدات منتظمة. | |
| وظيفة التحكم | وظائف الحماية من درجة الحرارة العليا والسفلية (أجهزة الإنذار الصوتي والبصري) ، يحتوي نظام التحكم أيضًا على وظائف الكشف الذاتي والتشخيص الذاتي، وعرض خطأ تلقائي والإنذار.وظائف التشغيل والتوقف التلقائيوظيفة التشخيص الذاتي، مع عدة أنماط استرداد إيقاف التشغيل. بعد الانتهاء من الاختبار، لديها إيقاف التشغيل التلقائي والصوت والضوء. | |
| المراقبة عن بعد |
يمكن أن تقوم واجهة USB المدمجة بتنزيل المنحنيات التاريخية والبيانات التاريخية - يمكنها استبدال المسجل ودعم RS485 ، LAN (منفذ الشبكة) ،GPRS (الهاتف المحمول) وطرق الاتصال الأخرى (RS232 القياسية أو USB) لتسهيل الرصد عن بعد وجمع البياناتيمكن أن يدرك إدارة الاتصالات عن بعد بين جهاز التحكم المركزي والكمبيوتر.يمكن مراقبة تشغيل المعدات والمعايير مثل درجة الحرارة والرطوبة باستمرار من خلال الكمبيوتر(يمكن ربط 32 جهازًا كحد أقصى على الإنترنت). وظيفة USB: USB2.0، يمكن تسجيل وتحميل بيانات عملية الاختبار، مجهزة بمقعد فلاش USB (قدرة 4G) |
|
| وظيفة الاتصال |
(1) مساحة تخزين كبيرة ، يمكن حفظ 3 أشهر من البيانات عندما يتم تشغيلها على مدار 24 ساعة في اليوم (2) حجم العينة هو 1M، والتي يمكن أن تحل محل تخزين الكمبيوتر يمكن أن تقوم واجهة USB المدمجة بتنزيل المنحنيات التاريخية والبيانات التاريخية - يمكنها استبدال المسجل ودعم RS485 ، LAN (منفذ الشبكة) ،GPRS (الهاتف المحمول) وطرق الاتصال الأخرى لتسهيل الرصد عن بعد وجمع البيانات. وظيفة USB: USB2.0، يمكن تسجيل وتحميل بيانات عملية الاختبار، مجهزة بمقعد فلاش USB (قدرة 4G) |
|
| ضوء مؤشر تشغيل المعدات | يتم تثبيت إنذار صوتي وضوئي بثلاثة ألوان على الجزء العلوي من خزانة التحكم الكهربائية ، والتي يمكن أن تعرض الحالات الثلاث للمعدات التي تعمل وتتوقف وتصدر الإنذار. | |
| شروط استخدام المعدات | ||
| مياه الترطيب | استخدام الماء النقي، الماء المقطر، الماء غير المؤين، المقاومة ≥ 500Ω.m | |
| الجهد | التيار المتردد 380 فولت ± 10 ٪ ، 50 هرتز ، ثلاثة مراحل أربعة أسلاك وأسلاك الأرض | |
| الطاقة المثبتة | 126 كيلوواط، بما في ذلك المبرد 28 كيلوواط | |
| درجة حرارة البيئة | 5°35°C | |
| الرطوبة البيئية | < 85%R.H ((25°C) | |
| الضغط الجوي | 86 ∼ 106 كيبا | |
| متطلبات المكان | يجب وضع المعدات أفقيًا في غرفة اختبار جيدة التهوية، مع مساحة كافية حولها للعمل والصيانة؛ من الأفضل أن يكون هناك تصريف أرضي للتصريف بالقرب من صندوق الاختبار. | |
| أبعاد تخطيط المنشآت |
A:≥2000m B:≥ 1500mm C: ≥ 800m D: ≥ 800mm E:≥500mm |
|
| الظروف البيئية | لا توجد اهتزازات قوية، لا تداخلات قوية في المجال الكهرومغناطيسي، لا يوجد تركيز كبير من الغبار والمواد المآكلة حول موقع المعدات،و لا أشعة شمس مباشرة أو إشعاع مباشر من مصادر حرارة أخرى. | |
