| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN4412-36CBM |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 1 مجموعة / شهر |

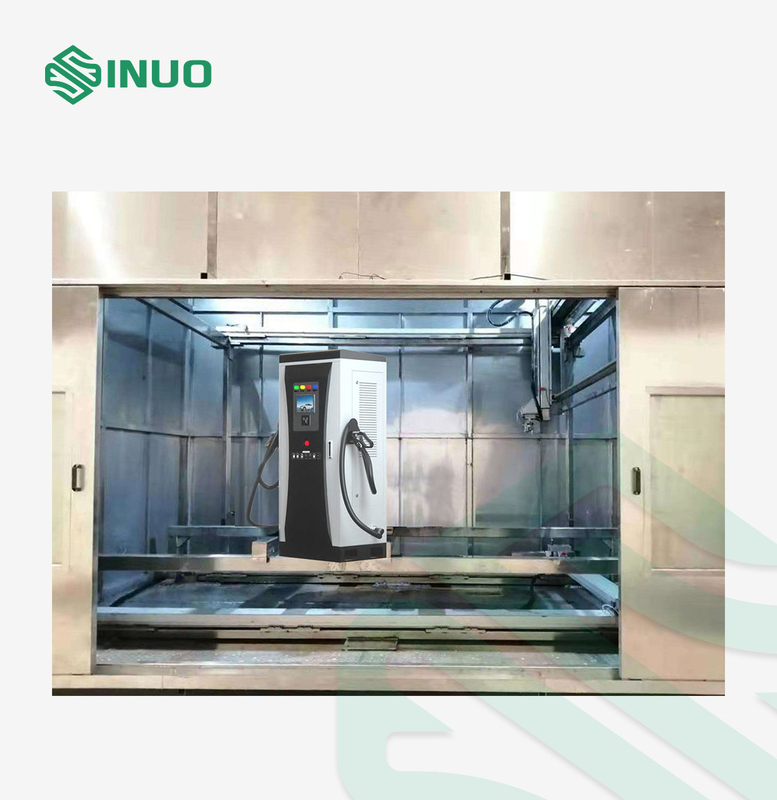

IEC 61851-22 EVSE IPX9 غرفة اختبار دخول المياه ذات الضغط العالي ودرجة الحرارة العالية
المعايير والبنود المتوافقة
تتوافق غرفة اختبار نفث المياه ذات الضغط العالي IPX9K ذات الضغط العالي مع متطلبات اختبار IEC 60529 IPX9 ، وهي مطلوبة من قبل IEC 61851-22 Claus 8.4 ، ويمكن استخدامها لاختبار أنظمة شحن المركبات الكهربائية.
المعايير الفنية
| حجم الإطار الداخلي | 3000 * 4000 * 3000 مم (D * W * H) |
| حجم الإطار الخارجي | تقريبا.4000 * 5000 * 4000 مم (D * W * H) (منزل زجاجي وقناة صرف ومستخدمي هندسة الأرض يتعاملون مع أنفسهم). |
| أكبر عينة للمستخدم | 2100x900x1000 مم (الارتفاع × العرض × الارتفاع) ؛وزن العينة: 500 كجم |
| أصغر عينة للمستخدم | 500 * 500 * 500 مم (HxWxL) ؛وزن العينة: 30 كجم |
| نظام الرش | يتألف من مضخة مياه إيطالية عالية الضغط ودرجة حرارة عالية ، ومقياس ضغط مياه عالي الضغط ودرجة حرارة عالية ، وصمام لولبي عالي الضغط ودرجة حرارة عالية ، وأنبوب هيدروليكي عالي الضغط ودرجة حرارة عالية. |
| رش درجة حرارة الماء | يمكن ضبط RT ～ 90 (RT هي درجة الحرارة المحيطة) |
| زاوية الرش | يمكن أن يغطي الرذاذ سطح العينة بالكامل ، وتكون زاوية الرش متعامدة على سطح العينة. |
| ضغط رذاذ الماء | 8000 10000 كيلو باسكال |
| تدفق رذاذ الماء | 14 16 لترًا / دقيقة |
| المسافة بين الفوهة والعينة | 175 ± 25 ملم |
| وقت رش الماء | 30S / m2 (يمكن ضبطها) |
| التحكم في وقت التشغيل |
1s ～ 9999h59min59s (قابل للتعديل)
|
| سطح الاستلام | الجزء العلوي والجوانب المحيطة للمنتج |
| مقياس ضغط رذاذ الماء | يمكن عرض ضغط رذاذ الماء |
| نظام التحكم | نظام التحكم بشاشة اللمس يتم بحثه وتطويره بشكل مستقل من قبل شركتنا. |
| خزان ماء التسخين (حاضنة) | حاسب شخصي 1 |
| نموذج سيارة تحمل | 500 كجم |
| عدد الفتحات | 3 قطع ، واحدة مثبتة في الأعلى لرش السطح العلوي للعينة ؛واحد مثبت على الجانب لرش السطح حول العينة ؛والأخيرة مثبتة في الجزء السفلي لرش السطح السفلي للعينة. |
| مسار الرش | اتخذ مسار الجري على شكل حرف S كمبدأ للحركة النفاثة ، واستخدم أربعة محركات مؤازرة لتصميم ذراع الروبوت لإكمال رش الماء من 5 جوانب.مع 30 ثانية لكل متر مربع كوقت اختبار مرجعي أساسي ، يمكن ضبط المسار بأكمله لإكمال الوقت ، ويمكن ضبطه في 150-300 ثانية (5 أمتار مربعة).عند الإعداد ، يمكن للمشغل إدخال الحجم وفقًا لأبعاد المنتج وطوله وعرضه وارتفاعه.يكمل نظام المناور تلقائيًا مسار تشغيل الاختبار للاختبار المنظم.بعد اكتمال الاختبار ، يعود الذراع إلى النقطة الأصلية ويكون الجهاز مزودًا بمطالبات صوتية وضوئية. |
| طريقة وضع العينة |
1. اعتماد رافعة شوكية لتحميل وتفريغ العينات ، ويجب على عميل الرافعة الشوكية تحضيرها من قبل المستخدم (يوفر المورد المواصفات) ؛ 2. استخدم المركبة الجوية لرفع العينات إلى باب الجهاز ، ثم اطلب من شاحنة العينة اليدوية التقدم إلى مساحة الاختبار.بعد إغلاق الباب ، يطالب النظام بإجراء اختبار رسمي. |
| نظام المياه النقية | توفير معدات المياه النقية 50 لتر / ساعة ، وتوفير مصدر المياه للتدفئة ، ورش المياه لإعادة التدوير. |
| مزود الطاقة | AC380V ثلاث مراحل خمس أسلاك ، 50 هرتز ؛الطاقة: حوالي 100KW (بدون تحميل) ؛مزود بمفتاح هواء 120 أمبير بشكل منفصل ، يجب أن يحتوي مفتاح الهواء على أطراف توصيل ، وسلك الطاقة 50 مترًا مربعًا. |
| نظام الدورة الدموية |
1) لا يمكن إعادة تدوير مصدر المياه (نظرًا لأن مصدر المياه متسخ بعد اختبار البطارية ، يوصى بتصريف المياه المستخدمة في خزان الصرف الصحي). 2) إذا اعتبر المستخدم إعادة تدوير المياه ، فيرجى تجهيز حوض العودة وتنظيف المسبح مسبقًا ؛ 3) يجب أن يقوم مستخدم خط الأنابيب بالتحضير مقدمًا ؛ 4) حجم حوض الإرجاع: 1000 * 1000 * 1500 مم (D * W * H) 5) حجم خزان المياه الصافي: 1000 * 1000 * 1200 مم (D * W * H) 6) جهاز تنقية المياه (اختياري) إذا كان المستخدمون يفكرون في إعادة تدوير المياه ، فيرجى تجهيز حوض العودة وتنظيف المسبح مسبقًا. |
| جهاز تصفية المياه (اختياري ، التكلفة إضافية) | بعد أن يتدفق الماء في عملية الاختبار إلى حوض العودة ، يتم ضخ المياه الموجودة في البركة النظيفة في خزان مرشح الكيس بواسطة مضخة مياه البركة النظيفة ، ويتم إرجاع المياه المفلترة إلى خزان المياه. |
| مواد الهيكل | |
| فوهة | أنبوب هيدروليكي من الفولاذ المقاوم للصدأ SUS 304 |
| خزان المياه | الفولاذ المقاوم للصدأ SUS 304 |
| ملحقات التحكم الكهربائي | تبني ماركات عالمية مشهورة مثل شنايدر وأومرون |
نظرة عامة على المعدات
تتكون غرفة الاختبار من منصة اختبار وخزان مياه وصندوق تحكم ومنطقة عازلة لنزح المياه ونظام رش.يمكن تخصيص أبعاد غرفة الاختبار وفقًا للعينات الخاصة بالعميل.
نظام التدفئة:
يعتبر سلك التسخين المستخدم في التردد العالي مهمًا جدًا في هذا النظام.إن الاختيار غير الصحيح للمواد لأنبوب التسخين له عمر خدمة قصير وعرضة لقصر الدائرة في القمع.إنه غير مريح للغاية ومزعج للمستخدمين ذوي المتطلبات العالية ، ويؤثر بشكل خطير على تقدم فحص الإنتاج.لهذا السبب ، طورت الشركة أحدث نوع جديد من إطارات التسخين الخزفية.تتميز مادة السيراميك بمقاومة عالية لدرجة الحرارة ، وعزل جيد ، ولن تتسبب في حدوث تسرب وقصر الدائرة.سلك التسخين الذي يتم إدخاله من الوسط مستورد من ألمانيا ، وقطر السلك سميك مع مقاومة درجات الحرارة العالية ومقاومة الاحتراق الجاف.يتم إدخال أنبوب زجاج الكوارتز في منتصف سلك التسخين.وتتمثل وظيفتها المهمة في منع سلك التسخين من أن يصبح لينًا ويسقط عندما يحترق سلك التسخين باللون الأحمر ، مما يؤدي إلى حدوث ماس كهربائي ناتج عن التلامس بين سلك التسخين ومعدن الغرفة الداخلية.
(أنبوب تسخين خزان المياه)
(استوردت إيطاليا مضخة مياه عالية الحرارة والضغط العالي)
(مقياس الجريان الإلكتروني ذو درجة الحرارة العالية والضغط العالي)

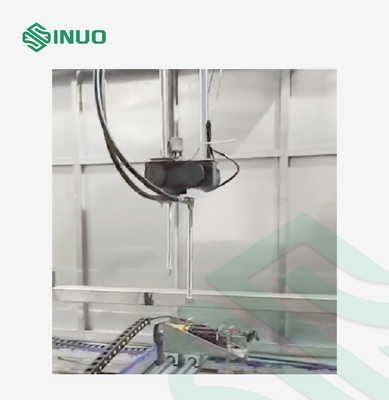

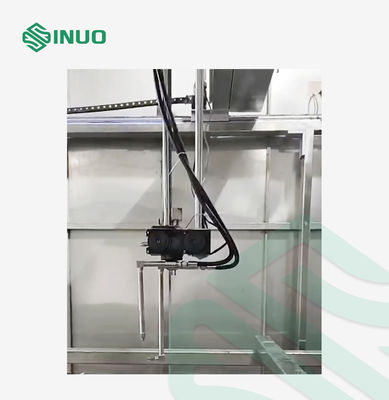

(فوهة وحامل العينة)
(حساس معايرة ضغط الماء)
(حساس معايرة ضغط الماء)
التكوين الرئيسي
| اسم | العلامة التجارية والأصل | كمية | وحدة |
| تحكم بشاشة تعمل باللمس | سيمنز | 1 | تعيين |
| قواطع التيار المتردد | فرنسا شنايدر | 1 | كمبيوتر |
| تتابع وسيط | فرنسا شنايدر | 1 | كمبيوتر |
| منقي | تايوان | 1 | كمبيوتر |
| محرك القرص الدوار | تايوان STS | 1 | كمبيوتر |
| المستشعر | تايوان فوتيك | 1 | كمبيوتر |
| زر الفولاذ المقاوم للصدأ مع الضوء | الصين | 1 | كمبيوتر |
| فتيل | فوجي | 1 | كمبيوتر |
| مفتاح الطاقة الرئيسي | فرنسا شنايدر | 1 | كمبيوتر |
| صمام الملف اللولبي عالي الضغط | إيطاليا MV | 5 | كمبيوتر |
| ربط خط الأنابيب | 304 أنبوب هيدروليكي من الفولاذ المقاوم للصدأ | 5 | كمبيوتر |
| تحكم PLC | سيمنز | 1 | كمبيوتر |
| مقياس التدفق الإلكتروني | الصين | 1 | كمبيوتر |
| مستشعر ضغط إلكتروني | سينو | 1 | كمبيوتر |
| محرك | تايوان STS | 1 | تعيين |
| مضخة الغطاس | هوك | 1 | كمبيوتر |
